1、適用范圍

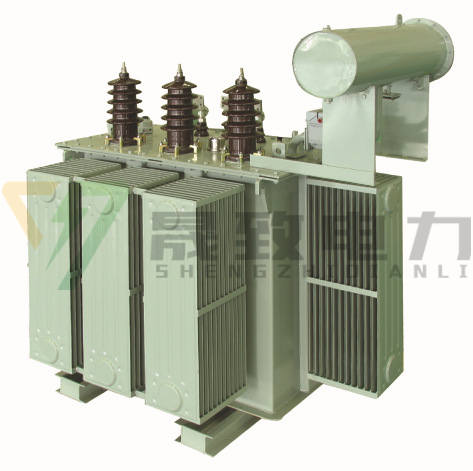

　　本作業指導書適用于電壓等級6-10KV，容量3150KVA以下油浸式配電變壓器器身的干燥處理。

　　2、設備及主要儀器。

　　2.1設備

　　干燥爐，電氣控制系統。

　　2.2儀器

　　TDWS-2型數顯調節儀，WMZK-02型溫度指示儀。

　　3、工作過程

　　3.1將組裝后經檢驗合格轉序的器身吊裝入干燥罐運輸車，吊裝前清除器身上的灰塵雜物。

　　3.2裝罐時，器身距罐壁最小距離為15厘米，各臺之間的距離應利于安裝吊裝。

　　3.3裝罐前應按器身的規格，編號填寫在記錄卡上，裝罐時進行核對。

　　3.4核對無誤后，記錄罐內當時溫度，時間。封罐門，擰緊螺絲，送電升溫，器身干燥保溫溫度為105-110度。保溫時間見下表：

　　各規格容量器身干燥處理參考表

　　容量KVA50-500630-16002000-3150

　　105±5℃

　　持續時間h2424-3030-40

　　3.5手動： 將電源閉合，指示燈顯示，將旋鈕開關轉到自動開位，檢查儀器儀表是否正常。操作者注意觀察檢查溫控裝置升溫情況，做好記錄。

　　4、注意事項

　　4.1熱電阻的插放：

　　熱電阻測溫點位置

　　TR201.1挨近排管側的變壓器絕緣線圈的中上部

　　TR201.2挨近排管側的變壓器絕緣線圈中的上部

　　TR201.3變壓器絕緣深層(即鐵心的位置)

　　注意：測溫熱電阻的放置應保證熱電阻的端部與被測點可靠的接觸，并用布帶將熱電阻綁好，以防止在干燥過程中絕緣松動使熱電阻脫落，造成測溫不準確。罐內熱電阻導線采用耐高溫導線。

　　在插放熱電阻時，不要過分彎曲，使之損壞。

　　4.2定期檢查。

　　4.3開罐門前，必須解除真空，保證罐內外壓差一致，防止罐內外有壓差撕壞罐膠條。

　　5、操作者應認真作好溫控記錄，產品出入時間記錄，意外情況記錄，應配戴勞動保護用品，注意安全。
