一、適用范圍

　　本說明書適用于額定頻率為50Hz，電壓等級為10kV，三相額定容量為100(30)kVA～630(200)kVA的有載自動調容配電變壓器。

　　二、術語解釋

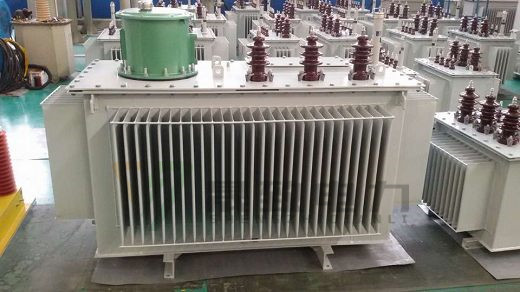

　　S11-M.ZT型有載自動調容配電變壓器是一種具有大小兩種額定容量，根據用戶所帶負荷大小由自動調容控制器自動檢測判斷，并通過特制的有載調容開關，在變壓器不停電狀態的下，對變壓器兩種容量進行自動切換，實現對運行過程中變壓器容量大小自動調整，從而實現兩種額定容量運行方式自動轉換的配電變壓器。

　　三、使用場所

　　S11-M.ZT型有載自動調容配電變壓器適用于用電季節性強、負荷波動大、用電集中、年平均負載率低的場所。在我國農村用電主要集中在夏、秋兩季，其余季節主要是照明用電，在農忙季節，變壓器過載運行現象嚴重，而在用電淡季，負載率低，又出現了“大馬拉小車”的現象，所以載調容配電變壓器特別適用于農網改造中;另外，也適用于白天和晚上用電負荷差異較大的住宅小區和常白班的企事業單位。

　　四、基本原理

　　有載自動調容配電變壓器在大容量時，三相高壓繞組接成三角形接法(角接)，低壓繞組并聯結構;在小容量時，三相高壓繞組接成星形接法(星接)，低壓繞組串聯結構。

　　高壓繞組的星--角轉換和低壓繞組的串-并聯轉換，均由有載調容開關來完成，而有載調容開關的切換是由自動控制器根據檢測的負載大小情況來決定的。

　　當變壓器由大容量轉換為小容量時，由于線圈匝數增加了1.7倍，鐵心磁通密度大幅度降低，硅鋼片單位損耗變小，空載損耗和空載電流也大幅下降，從而大大降低了變壓器的空載無功損耗(小容量時的空載無功損耗小于大容量時損耗的十分之一)和有功損耗(小容量的空載損耗小于大容量損耗的三分之一)，達到了節能降耗的目的。

　　五、變壓器本體結構特點

　　1、鐵心

　　變壓器鐵心結構為疊片式結構，采用優質冷軋取向硅鋼片，階梯形三級全斜接縫，不沖孔，改善了磁路結構，增大了接縫面積，減少了接縫處的磁通阻力，與兩級接縫相比，空載損耗可降低5%，空載電流可降低20%～30%。

　　2、繞組

　　(1)繞組均采用圓筒式結構，沖擊電壓分布好，油道散熱效率高。

　　(2)高壓繞組采用QQ-2縮醛漆包銅線，以提高與變壓器油的相容性。

　　(3)為提高繞組的耐沖擊水平，高壓繞組首末層及瓦楞油道的外面一層的層間絕緣均做加強，不分級，層間絕緣材料采用菱格上膠絕緣。

　　(4)低壓繞組的出頭、升層及換位處均加強絕緣。

　　(5)繞組端部用緊縮帶拉緊，高壓繞組外包緊縮帶半疊一層，進一步提高繞組的機械強度。

　　(6)高、低壓繞組的所有抽頭均與有載調容開關緊固在一起。

　　3、器身

　　(1)器身進行真空干燥處理，與之相關的主絕緣距離可靠。

　　(2)嚴格控制器身清潔度，無粉塵等異物侵入。

　　(3)繞組引出線與金屬件之間墊有絕緣，并固定可靠。

　　(4)沿線圈的端部的軸向支撐，均采用層壓紙板和電工層壓木，保證線圈受熱后支撐不收縮，實現有效壓緊。

　　(5)器身上所有的引線夾件均采用電工層壓木，并去掉尖角毛刺。

　　六、有載調容開關結構特點

　　1、有載調容開關為立式圓筒式結構，保證開關動作準確靈活。

　　2、開關動、靜觸頭結構設計合理，緊固在絕緣筒上，切換過程中無卡死現象，接觸電阻小。

　　3、在開關頂部有玻璃觀察口，能清楚在觀察到開關的動作位置，開關與箱蓋處有耐油密封圈，保證開關與變壓器連接處不滲油，保證操作機構安全，延長使用壽命。

　　4、開關內采用進口高燃點β油，保證開關使用壽命，通常每2000次或二年對其換油一次。

　　5、具有手動和自動兩種功能，通常設在自動狀態。

　　七、智能控制器結構特點

　　1、嵌入式ARM設計，漢顯操作，體積小，重量輕，內存容量大，可自動記錄2年以上的變壓器負荷變化情況及開關動作次數等變壓器運行數據，并且停電時數據不丟失，自動連續記錄。

　　2、自動檢測變壓器負荷大小，判斷調節輸出容量，向有載調容開關發出升容或降容的指令，在變壓器不停電狀態的下，完成容量的自動切換。

　　3、做出電壓相序檢測判斷，對變壓器本體和調容開關及電機起到保護作用。

　　4、可根據用戶負載變化情況的不同，設置容量自動切換的額定峰值及自動切換的延時時間。

　　5、支持RS485、USB、RJ45網絡口等通信接口，可完成數據傳輸和遠程監控。

　　6、具有嚴格的時序性，并且可在工作環境惡劣、電磁環境復雜的環境長期安全、可靠、穩定運行。
