美式箱式變壓器與歐式箱式變壓器的區別：

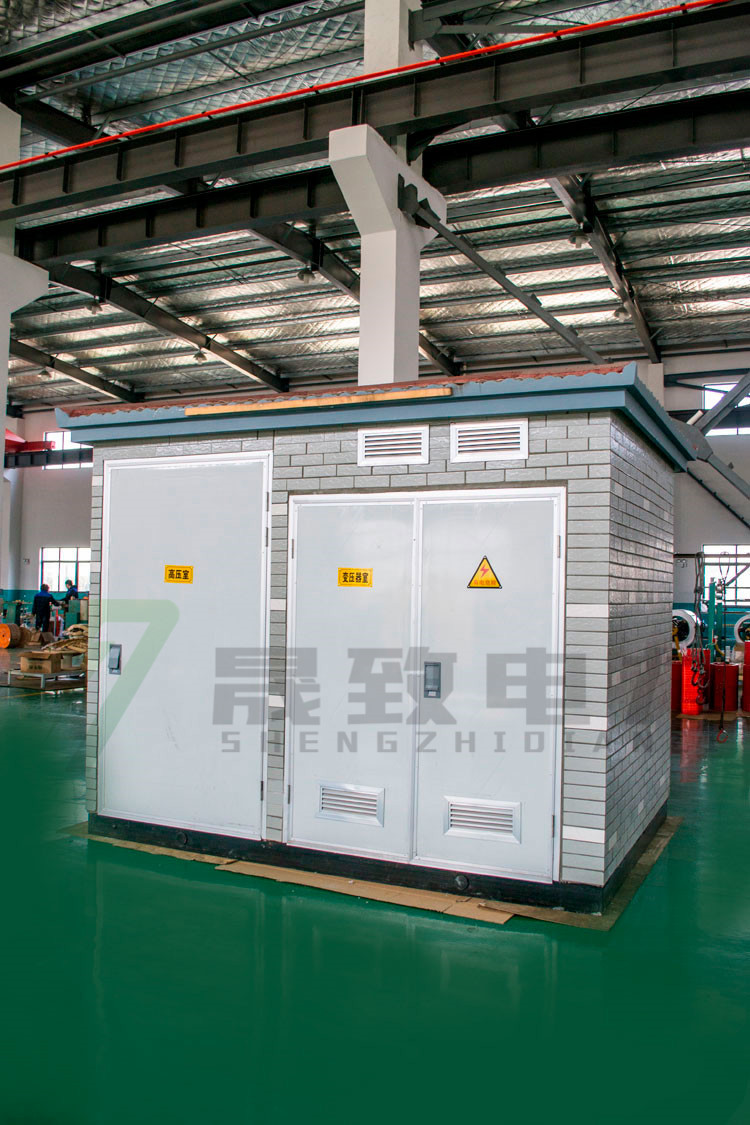

　　一、歐式箱式變壓器

　　歐式箱式變壓器 1、箱式變壓器的主要部件：變壓器、10KV環網開關柜、低壓電容器、低壓開關等主要部件組成，相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內，使Ⅲ型站小型化。歐式箱式變壓器的體積比美式箱式變壓器要高要大，造價也比美式箱式變壓器要大;

　　2、箱式變壓器的接線形式：a、單臺配變形式-兩路10KV進線;單臺變壓器容量一般在500KVA~800KVA;低壓出線電纜一般為4~6路。b、兩臺配變形式-兩路10KV進線;兩臺變壓器，每臺變壓器的容量在500KVA~800KKVA;低壓出線電纜一般為8~12路;

　　3、噪音與Ⅲ型站和Ⅰ型站相當;輻射較美式箱式變壓器要低，因?yàn)闅W式箱式變壓器的變壓器是放在金屬的箱體內起到屏蔽的作用;可以設置配電自動化，不但具有Ⅲ型站和Ⅰ型站的優點，而且還有美式箱式變壓器的主要優點。

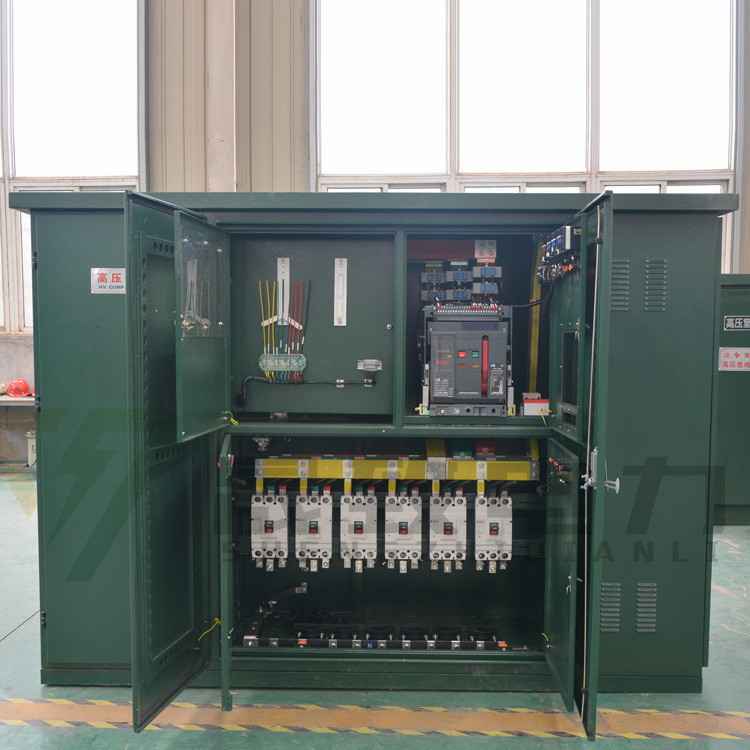

　　二、美式箱式變壓器

　　美式箱式變壓器 1、箱式變壓器的主要部件：變壓器、10KV環網開關、10KV電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等優點;

　　2、體積小占地面積小、便于安放、便于偽裝，容易與小區的環境相協調?？梢钥s短低壓電纜的長度，降低線路損耗，還可以降低供電配套的造價;

　　3、箱式變壓器的接線形式：一路或兩路10KV進線;單臺變壓器，容量一般選用500KVA~800KVA;低壓出線電纜4~6路。
